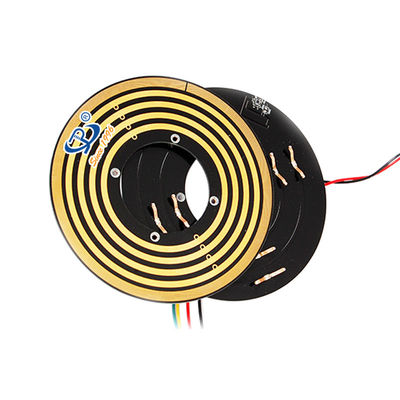

40 mm de diamètre intérieur 5 circuits 24V à tension nominale Pancake Slip Ring pour machine à enrouler

  • 40 mm Inner Diameter 5 Circuits 24V Voltage Rating Pancake Slip Ring for Coiling Machine
Lieu d'origine Chine
Nom de marque JINPAT
Certification ISO/CE/RoHS/UL
Numéro de modèle LPKS040-0501
Quantité de commande min 10 pièces
Prix negotiable

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Circuits 5circuits Tension nominale 24V
Note actuelle 1A par circuit Matériau de contact Métal précieux
Vitesse de travail 0~150rpm Diamètre intérieur Φ40 mm
Résistance diélectrique ≥ 300V@50Hz Matériel de logement FR-4
Résistance à l'isolation 100MΩ@100VDC Longueur de fil Fil de stator : 300 mm Fil de rotor : 300 mm
Température de fonctionnement -20 ° C ~ + 60 ° C Humidité ≤60%RH
Vitesse de rotation Haut Méthode d'installation Carte PCB fixée sur bride
Épaisseur 6mm
Mettre en évidence

40 mm de diamètre intérieur Pancake Slip Ring

,

5 Circuits Ringe à glissement plat

,

Résistance à l'écoulement
Description de produit
Identifiant 40 mm 5 Circuits anneau à glissement plat avec tension facultative pour machine à enroulement
Vue d'ensemble du produit

Les anneaux de glissement à crêpes de la série LPK de JINPAT présentent une conception ultra-mince de 6 mm, spécialement conçue pour les systèmes de rotation avec un espace d'installation vertical limité.La conception du trou central avec son anneau en cuivre et son contact avec la brosse maximisent l'efficacité de l'espace.

Principales caractéristiques
  • Capacité à haute vitesse de rotation
  • Contact fiable avec une construction légère
  • Fonctionnement à bruit physique exceptionnellement faible
  • Rotation continue à 360° pour la transmission de puissance et de signal
  • Connexion stable sans interférences ou chutes
Avantages du produit
  • Option d'encodeur photoélectrique préconfiguré
  • Disponible avec des configurations d'arbre solide ou creux
  • Délais de livraison rapides
  • Des solutions d'ingénierie sur mesure sont disponibles
Spécifications techniques
Spécifications électriques Spécifications mécaniques
Circuits électriques 5 circuits × 1A Vitesse de fonctionnement 0 à 150 tr/min
Voltage de fonctionnement 24 V Matériau de contact Métal Nobel
Résistance diélectrique ≥ 300 V@50 Hz Matériel de logement FR-4
Isolement Pour les appareils de commande électrique, la valeur de l'électricité utilisée doit être égale ou supérieure à: Longueur du fil Stateur/rotor: 300 mm chacun
Spécifications environnementales Informations complémentaires
Plage de température -20°C à +60°C Méthode d'installation Montage de la carte PCB à la bride du client
Humidité RH ≤ 60% Diamètre intérieur Φ40 mm
Applications industrielles
  • Machines et appareils d'emballage
  • Systèmes de manutention des semi-conducteurs
  • Équipement d'automatisation industrielle
  • Machines et appareils d'affichage
  • Équipement de diagnostic médical
  • Tableaux d'indice rotatifs
  • Systèmes de contrôle des processus
40 mm de diamètre intérieur 5 circuits 24V à tension nominale Pancake Slip Ring pour machine à enrouler 0
40 mm de diamètre intérieur 5 circuits 24V à tension nominale Pancake Slip Ring pour machine à enrouler 1
40 mm de diamètre intérieur 5 circuits 24V à tension nominale Pancake Slip Ring pour machine à enrouler 2
40 mm de diamètre intérieur 5 circuits 24V à tension nominale Pancake Slip Ring pour machine à enrouler 3
