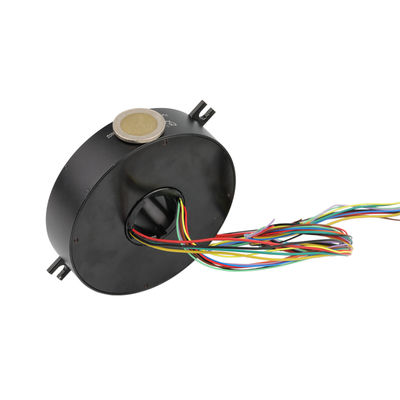

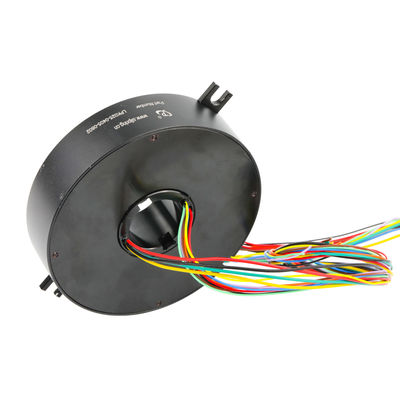

4/8 Circuits Pancake Slip Ring avec une tension nominale de 220VDC/AC et une tension nominale de 5A/2A
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Circuits | 4/8 circuits | Tension nominale | 220 VCC/AC ou supérieur |
|---|---|---|---|
| Note actuelle | 5A/2A par circuit | Matériau de contact | Métal précieux |
| Vitesse de travail | 0 ~ 50rpm | Résistance diélectrique | ≥1000V@50Hz (courant) ≥500V@50Hz (signal) |
| Résistance à l'isolation | 500 MΩ à 500 V CC (courant) 100 MΩ à 300 V CC (signal) | Longueur de fil | Fil de stator : 300 mm Fil de rotor : 300 mm |
| Température de fonctionnement | -20 ° C ~ + 60 ° C | Humidité | ≤60%RH |
| Indice IP | IP54 | Matériel de logement | Noir d'oxydation de l'alliage d'aluminium |
| Épaisseur | 6mm | Type de contact | Métal Nobel |
| Méthode d'installation | Le stator est fixé sur la broche fournie par le client | ||
| Mettre en évidence | 4/8 Circuits Pancake Slip Ringe,Rings de dérapage de tension nominale 220VDC/CA,5A/2A Rating actuel Pancake Slip Ring |
||
Description de produit
Large plage de température de travail Pancake Slip Ring Contacts électriques et matériaux de contact
Le prix de l' affaire est uniquement sur Alibaba.
La série LPK est un groupe d'anneaux de pancakes fabriqués par JINPAT d'une épaisseur inférieure à 6 mm. Conçus exclusivement pour les systèmes de rotation avec un espace d'installation vertical limité,Ces bagues coulissantes comportent un anneau de cuivre et des contacts de brosse entourant un trou central pour une efficacité maximale de l'espace.
Principales caractéristiques
- Capacité à haute vitesse de rotation
- Contact fiable avec conception légère
- Fonctionnement avec un bruit physique extrêmement faible
- Rotation continue à 360° pour la transmission de puissance et de signal
- Aucune interférence ou perte de connexion pendant le fonctionnement
Avantages du produit
- Option de codeur photoélectrique prêt à l'emploi
- Choix des puits solides ou creux
- Livraison rapide disponible
- Des solutions sur mesure adaptées à vos besoins
Spécifications techniques
| électronique et électrique | Les appareils électroménagers | ||
|---|---|---|---|
| Circuits électriques | 4 circuits × 5A / 8 circuits × 2A | Vitesse de fonctionnement | 0 à 50 tours par minute |
| Voltage de fonctionnement | Pour les appareils de commande électrique | Contacts | Métal Nobel |
| Résistance diélectrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage. | Logements | Noir d'oxydation d'alliage d'aluminium |
| Isolement | Pour les appareils de commande électronique, le système de commande électronique doit être équipé d'un système de commande électronique. | Longueur du fil | Le fil de stator: 300 mm / le fil de rotor: 300 mm |
| Environnement | Les commentaires | ||
| Température | -20°C à +60°C | Méthode d'installation | Stateur fixé à une broche fournie par le client |
| Humidité | RH ≤ 60% | ||
| Classification de propriété intellectuelle | Pour la protection contre la corrosion | ||
Principales applications
- Machines et appareils d'emballage
- Systèmes de manutention des semi-conducteurs
- Machines et appareils industriels
- Machines et appareils d'affichage
- Équipement médical
- Tableaux d'indice rotatifs
- Équipement de contrôle de processus
Avantages pour l'entreprise
- 12,000+ mètres carrés d'installation avec 500+ employés
- Récipiendaire du prix national des hautes et nouvelles technologies avec 69 brevets
- Des partenariats mondiaux avec des entreprises renommées
- 10,000+ conceptions réussies dans des applications civiles, militaires, commerciales et industrielles
- Créée en 1996 avec plus de 20 ans d'expérience en production et R&D
- Des solutions de bagues coulissantes personnalisées gratuites pour les besoins divers des équipements
- Service de livraison rapide
Questions fréquemment posées
On fait quoi?
Nous sommes spécialisés dans le développement, la conception et la fabrication d'anneaux de glissement de haute qualité, offrant des solutions complètes pour les systèmes rotatifs.
C'est quoi une bague de glissement?
Un anneau de glissement est un dispositif électromécanique qui permet la transmission de puissance et de signaux électriques entre des structures fixes et tournantes.simplifie le fonctionnement du système, et élimine les fils pendants vulnérables aux dommages dans les joints mobiles.
Quels types d'anneaux de glissement proposons-nous?
- Rings à dérapage électriques (capsule, au trou transparent, miniature)
- Rings de dérapage du signal (USB 2.0/3.0, joints rotatifs en fibre optique, haute fréquence)
- Unité de rotation pneumatique/hydraulique
- Anneaux de dérapage sur mesure
- Série de gros volumes
Comment choisir une bague?
La sélection nécessite des détails sur les paramètres de fonctionnement de votre application, y compris les circuits totaux, la tension et le courant par circuit, la vitesse de fonctionnement et le type de montage.Pour les solutions sur mesure ou l'assistance à la sélection, contactez notre équipe d'ingénieurs.
Vous proposez des bagues sur mesure?
Oui, nos ingénieurs développent des solutions personnalisées parfaites adaptées à vos besoins spécifiques.
