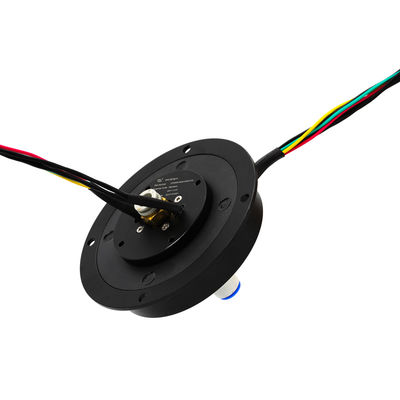

JINPAT Pancake Slip Ring avec 10 circuits 5A par circuit et une tension nominale 220VDC/AC pour les applications industrielles
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Circuits | 10 circuits | Note actuelle | 5A par circuit |
|---|---|---|---|
| Tension nominale | 220 VCC/AC ou supérieur | Matériau de contact | Métal précieux |
| Vitesse de travail | 0 ~ 50rpm | Résistance diélectrique | ≥500VAC@50Hz (courant) ≥300VAC@50Hz (signal) |
| Résistance à l'isolation | 300 MΩ à 500 V CC (courant) 100 MΩ à 300 V CC (signal) | Température de fonctionnement | -40 ° C ~ + 60 ° C |
| Humidité | ≤60%RH | Indice IP | IP54 |
| Longueur de fil | Fil de stator : 1 000 mm Fil de rotor : 1 000 mm | Matériel de logement | Alliage d'aluminium |
| Épaisseur | 6mm | Circuits Ethernet | 1 circuit*100M |
| Type de contact | Métal Nobel | ||
| Mettre en évidence | 10 Circuits Pancake Slip Ringe,5A par anneau de dérapage,Connecteur électrique rotatif à tension nominale 220VDC/CA |
||
Description de produit
JINPAT Pancake Slip Ring 10 Circuits 5A Ethernet 220VDC/AC Contacts de métaux précieux
Le prix de l' affaire est uniquement sur Alibaba.
La série LPK est un groupe d'anneaux de pancakes fabriqués par JINPAT d'une épaisseur inférieure à 6 mm. Conçus exclusivement pour les systèmes de rotation avec un espace d'installation vertical limité,Ces anneaux coulissants comportent à la fois un anneau de cuivre et un contact de brosse entourant un trou central pour une efficacité maximale de l'espace.
Principales caractéristiques
- Capacité à haute vitesse de rotation
- Contact fiable avec conception légère
- Fonctionnement avec un bruit physique extrêmement faible
- Rotation continue à 360° pour la transmission de la puissance et du signal
- Aucune interférence ou perte de connexion pendant le fonctionnement
Avantages du produit
- Option de codeur photoélectrique prêt à l'emploi
- Choix des puits solides ou creux
- Livraison rapide disponible
- Des solutions sur mesure adaptées à vos besoins
Spécifications techniques
| électronique et électrique | Les appareils électroménagers | ||
|---|---|---|---|
| Circuits électriques | 4 circuits × 5A / 1 circuit × 100M Ethernet | Vitesse de fonctionnement | 0 à 50 tours par minute |
| Voltage de fonctionnement | Pour les appareils de commande électrique | Contacts | Métal Nobel |
| Résistance diélectrique | Le système de freinage doit être équipé d'un dispositif de freinage de freinage de freinage de freinage. | Logements | Noir d'oxydation par ponçage d'alliage d'aluminium |
| Isolement | Le système de freinage doit être équipé d'un dispositif de freinage de freinage de freinage de freinage. | Longueur du fil | Le câble de stator: 1000 mm Le câble de rotor: 1000 mm |
| Environnement | Les commentaires | ||
| Température | -40°C à +60°C | Méthode d'installation | Rotor fixé à une bride fournie par le client |
| Humidité | RH ≤ 60% | ||
| Classification de propriété intellectuelle | Pour la protection contre la corrosion | ||
Principales applications
- Machines et appareils d'emballage
- Systèmes de manutention des semi-conducteurs
- Machines et appareils industriels
- Machines et appareils d'affichage
- Équipement médical
- Tableaux d'indice rotatifs
- Équipement de contrôle de processus
Avantages pour l'entreprise
- 12,000+ mètres carrés d'installation avec 500+ employés
- Reconnue comme une entreprise nationale de haute et nouvelle technologie avec 69 brevets
- Partenariats à long terme avec des entreprises mondiales
- 10,000+ projets réussis pour des applications civiles, militaires, commerciales et industrielles
- Créée en 1996 avec plus de 20 ans d'expérience en production et R&D
- Solution gratuite sur mesure pour les anneaux coulissants pour différents équipements
- Options de livraison rapide disponibles
Application typique
Informations sur la société
Questions fréquemment posées
On fait quoi?
Nous nous concentrons sur le développement, la conception et la fabrication d'anneaux de glissement de haute qualité, offrant diverses solutions pour les systèmes rotatifs.
C'est quoi une bague de glissement?
Un anneau de glissement est un dispositif électromécanique qui permet la transmission de puissance et de signaux électriques de structures fixes à rotatives.simplifie le fonctionnement du système, et élimine les fils sujets aux dommages dans les joints mobiles.
Quels types d'anneaux de glissement proposons-nous?
- Anneaux à dérapage électriques (capsule, trou, miniature)
- Rings de dérapage du signal (USB 2.0/3.0, joints rotatifs en fibre optique, haute fréquence)
- Unité de rotation pneumatique/hydraulique
- Anneaux de dérapage sur mesure
- Série de gros volumes
Comment choisir une bague?
La sélection nécessite des détails sur les paramètres de fonctionnement de votre application, y compris les circuits totaux, la tension et les ampères par circuit, la vitesse de fonctionnement et le type de montage.Contactez-nous pour une assistance en matière de sélection ou de solutions sur mesure.
Vous proposez des bagues sur mesure?
Oui, nos ingénieurs développent des solutions parfaites sur mesure pour vos besoins spécifiques.
