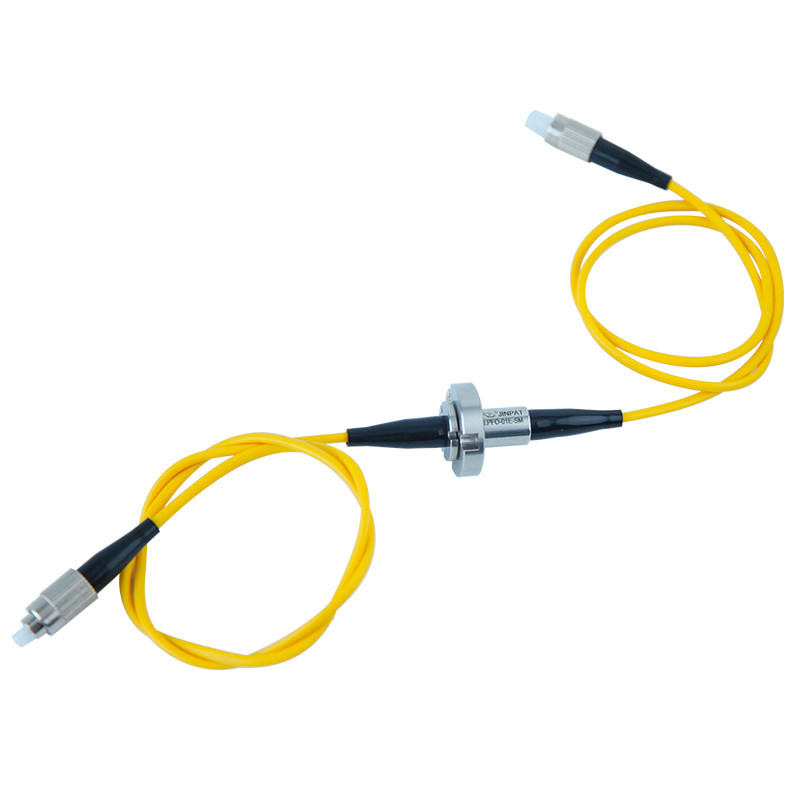

Transmission hybride compacte de surveillance de vidéo de Ring Fiber Optic Rotary Joint de glissement
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRating de la tension | 240 VCA/CC | Circuits totaux | 1 fibre de circuit |
---|---|---|---|
Types de fibre | SM/MM | Notation actuelle | 2A/ Circuit |
Résistance diélectrique | 500VAC@60Hz | Résistance à l'isolation | 1000MΩ@500VDC |
Application du projet | Véhicules de robotique | Taille de fil de connexion | L'argent AWG28 a plaqué /300mm |
Surligner | Joint tournant optique,bague collectrice optique de fibre,Joint tournant hybride compact |
Fibre optique articulation rotative compacte hybride anneau de glissement Vidéo surveillance Transmission de puissance et de données à grande vitesse
Définition
Le joint rotatif hybride serait conçu pour les exigences les plus exigeantes et testé pour cet environnement robuste et une excellente performance optique.
Tous les matériaux et composants ont été choisis pour assurer la plus grande fiabilité dans des conditions extrêmes, y compris les chocs et les vibrations, la température de travail, l'humidité de travail et la poussière.
La conception du LPF0 a fait ses preuves dans les applications industrielles et militaires.
Les joints rotatifs hybrides sont disponibles en options à canal unique et multicanal. Il présente de nombreux avantages par rapport à l'anneau de glissement traditionnel. Dans une certaine mesure, aucune fuite, longue distance de transmission, petite taille, poids léger.
If more than two fibers are in a system at present multiplexing solutions are available to combine multiple channels onto one or two fiber to allow the use of a one or two channels suitable for a harsh situation.
Caractéristiques
- Résistant aux conditions difficiles
- Perte de retour élevée et faible bruit croisé
- Taille et emballage compacts
- Taux de transmission élevés et faible résistance
- Variété des options de configuration
- Des modèles personnalisés disponibles
Option
- Travailler dans un environnement à fort choc
- Plus de 100 km de connecteur de fibre
- Canaux intégrés d'alimentation et de signal
- Conception du canal unique et conception du canal Muti
- Mode unique ou multimode et canal unique ou multicanal
Spécification | |
Longueur d'onde | 1550 nm |
Le mode | Mode unique |
Circuit électrique | Une seule chaîne |
Vitesse de travail | > 100 tours par minute |
Perte d'insertion | < 2 dB |
Perte de rendement | > 54 dB |
Poussée | 12N |
Type de connecteur | FC |
Température de fonctionnement | 0 à 50°C |
Température de stockage | 0 à 80°C |
Si vous voulez savoir plus de détails sur les bagues coulissantes JINPAT, S'il vous plaît contacter JINPAT, nos ingénieurs de vente vous fourniront une recommandation ou la personnalisation
Dimension
Image de la demande
