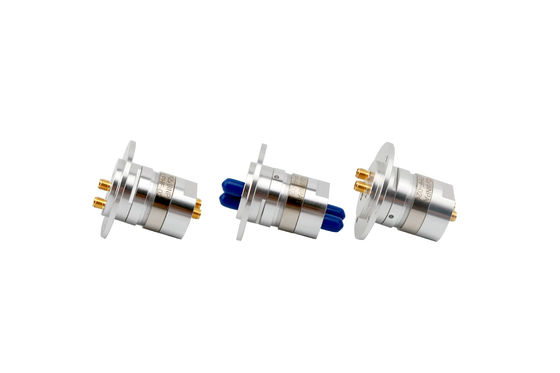

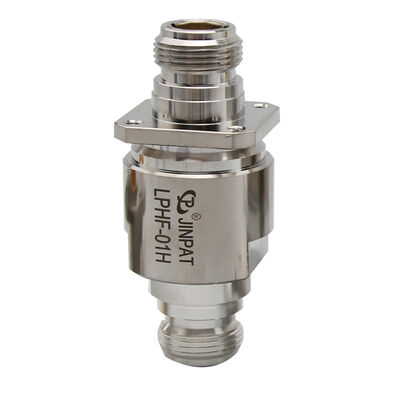

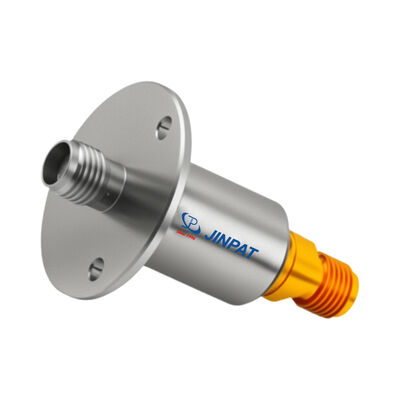

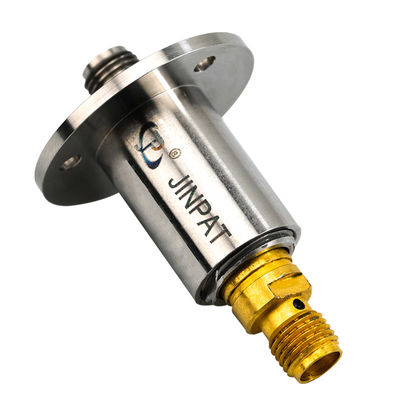

Joints rotatifs à anneau de glissement à canal unique avec plage de fréquences CC à 18 GHz et boîtier en acier inoxydable

  • Single Channel Slip Ring Rotary Joint with DC to 18 GHz Frequency Range and Stainless Steel Case
  • Single Channel Slip Ring Rotary Joint with DC to 18 GHz Frequency Range and Stainless Steel Case
  • Single Channel Slip Ring Rotary Joint with DC to 18 GHz Frequency Range and Stainless Steel Case
  • Single Channel Slip Ring Rotary Joint with DC to 18 GHz Frequency Range and Stainless Steel Case
Lieu d'origine La Chine
Nom de marque JINPAT
Certification ISO/CE/RoHS/UL
Numéro de modèle LPHF-01B
Quantité de commande min 10 pièces
Prix negotiable
Détails d'emballage Norme/sur demande
Délai de livraison 2 semaines ARO
Conditions de paiement TT/CC/Paypal
Capacité d'approvisionnement 500 morceaux de /Week
Détails sur le produit
Gamme de fréquence C.C à 18 gigahertz Puissance de crête, maximum W 1500 @ 1 gigahertz
Phase wow (degrés maximum) 1 ° Perte par insertion, wow 0,04 DBs
Niveau de protection IP IP 60 par en 60529 Casque Acier inoxydable
Contact matériel Cuivre au béryllium Application Tourelles de véhicule
Mettre en évidence

joint tournant de bague collectrice

,

Joint tournant coaxial

,

Bague collectrice de simple canal
Description de produit
Bague collectrice/Joint tournant à canal unique DC à 18 GHz
Conception légère avec contacts en béryllium-cuivre
Les connecteurs coaxiaux RF sont des composants essentiels installés sur des câbles ou des instruments pour établir ou rompre des connexions électriques dans les lignes de transmission. En tant que produits d'intégration mécanique et électrique, ils offrent une solution économique et facilement disponible pour les configurations compactes à travers-trou.
Applications idéales
  • Systèmes vidéo (surveillance CCTV)
  • Équipement de robotique et d'automatisation
  • Enrouleurs de câbles et systèmes d'enroulement
  • Équipement de diagnostic médical
  • Machines d'emballage
Spécifications radiofréquences
Paramètre Spécification
Type d'interface SMA Femelle (50 ohms)
Style Type I
Gamme de fréquences DC à 18 GHz
Puissance de crête, maximale 1500 W à 1 GHz
Puissance moyenne, maximale 200 W à 1 GHz
70 W à 12 GHz
50 W à 18 GHz
VSWR, maximum 1.20 à 0 à 6 GHz
1.25 à 6 à 12 GHz
1.30 à 12 à 18 GHz
VSWR WOW 0.03
Perte d'insertion, maximale 0.25 dB à 0 à 6 GHz
0.30 dB à 6 à 12 GHz
0.40 dB à 12 à 18 GHz
Perte d'insertion WOW 0.04 dB
Phase WOW (degrés maximum) 1°
Spécifications mécaniques et environnementales
Paramètre Spécification
Vitesse de rotation maximale 100 tr/min
Espérance de vie minimale 5 * 10⁶ révolutions
Couple de démarrage 1 Ncm maximum
Couple de rotation continu 1 Ncm maximum
Charge axiale maximale sur l'interface ±5 N
Charge radiale maximale sur l'interface ±5 N
Matériau du boîtier Acier inoxydable
Matériau de contact Béryllium-cuivre
Poids approximatif 11.5 g
Marquage Étiquette adhésive
Plage de température de fonctionnement -40 à +70℃
Plage de température de stockage -50 à +70℃
Humidité de fonctionnement maximale (sans condensation) 85%
Humidité de stockage maximale 95%
Niveau de protection IP IP 60 selon EN 60529
Documentation du produit
Joints rotatifs à anneau de glissement à canal unique avec plage de fréquences CC à 18 GHz et boîtier en acier inoxydable 0
Plan d'ensemble - Spécifications mécaniques
Joints rotatifs à anneau de glissement à canal unique avec plage de fréquences CC à 18 GHz et boîtier en acier inoxydable 1
Exemple d'application - Mise en œuvre réelle
