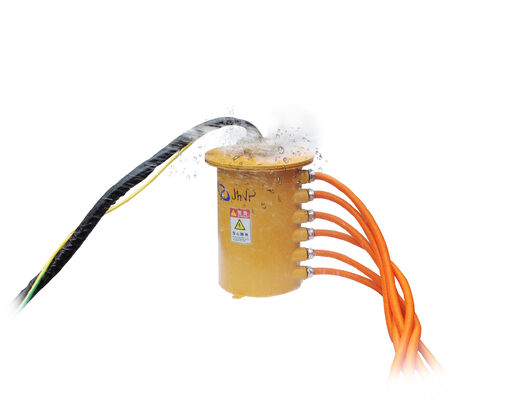

Circuits rotatifs à double tension de 1000 VAC/24 V et de 4 × 300 A pour les équipements de forage rotatifs lourds
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Tension | 1000 VCA/24 V | Circuits | 4*300A(P) 7*10A(S) 1*fil neutre 1*fil de terre |
|---|---|---|---|
| Matériau du boîtier | Q235 (pulvérisé jaune) | Longueur du fil de plomb | Stator : 3 m(H) 1,5 m(L) Rotor : 3,8 m 1,5 m (fil de terre :) |
| PI | IP65 (Rotor tourné vers le haut) | Application | Forage rotatif |
| Température de travail | -20°C~+80°C | Humidité de travail | ≤95% HR |
| Matériel de contact | Cuivre Graphite/Métaux Précieux | ||
| Mettre en évidence | Bague collectrice rotative 1000VAC/24V,Bague collectrice électrique de circuits de puissance 4 × 300A,Le cuivre graphite/métaux précieux contacte le joint électrique rotatif |
||
Description de produit
Bague collectrice rotative offrant une transmission électrique durable pour les machines rotatives et les applications d'automatisation industrielle
Bague collectrice pour appareil de forage rotatif (1000VAC)
Principales caractéristiques
- Transmission intégrée de puissance et de signaux à courant élevé - Prend en charge 4 circuits de puissance de 300 A ainsi que de multiples canaux de signaux, un fil neutre et un fil de terre, permettant une transmission intégrée fiable pour les systèmes de forage rotatif.
- Compatibilité avec les systèmes à double tension - Conçu pour la transmission de puissance de 1000VAC et de signaux de 24V, répondant aux exigences des équipements de forage complexes avec des niveaux de tension mixtes.
- Technologie de contact mixte pour une grande fiabilité - Combine des contacts en cuivre-graphite pour la puissance et des contacts en métaux précieux pour les signaux, assurant une capacité de courant élevée et des performances de signal stables.
- Structure robuste pour un fonctionnement intensif - Comporte un boîtier en acier Q235 avec revêtement pulvérisé, offrant une grande résistance mécanique et une durabilité dans les environnements de forage exigeants.
- Optimisé pour les applications de forage rotatif - Spécifiquement conçu pour les équipements de forage rotatif, offrant une transmission stable à basse vitesse et des performances fiables lors d'un fonctionnement continu et intensif.
Spécifications techniques
| Électronique et Électrique | Mécanique |
|---|---|
| Circuits | Vitesse de fonctionnement |
| Total : 16 Détail : 4×300A(P) 7×10A(S) 1×Fil neutre 1×Fil de terre |
0~15 tr/min |
| Tension nominale | Diamètre intérieur |
| 1000VAC/24V | / |
| Résistance diélectrique | Matériau de contact |
| 2500VAC@50Hz(P) 300VAC@50Hz(S) | Graphite de cuivre/Métaux précieux |
| Résistance d'isolement | Matériau du boîtier |
| ≥1000MΩ@1000VDC(P) ≥100MΩ@250VDC(S) | Q235 (jaune pulvérisé) |
| Longueur du fil de connexion | |
| Stator : 3m(H) 1.5m(L) Rotor : 3.8m 1.5m Fil de terre : selon spécifications |
| Environnement | Remarques |
|---|---|
| Température de fonctionnement | Application |
| -20°C~+80°C | Forage rotatif |
| Humidité de fonctionnement | Autres |
| ≤95%HR | / |
| Indice IP | |
| IP65 (Rotor orienté vers le haut) |
Remarque : "P" signifie puissance, "S" signifie signal. "H" signifie haute tension, "L" signifie basse tension.
Profil du fabricant
JINPAT Electronics, créée en 1996, est un fabricant leader spécialisé dans les bagues collectrices industrielles pour diverses applications. L'entreprise propose une gamme complète de produits, notamment des bagues collectrices à capsule, des bagues collectrices à trou traversant, des bagues collectrices à courant élevé et des solutions personnalisées pour des interfaces spécialisées.
Avantages de l'entreprise
Usine de production de plus de 12 000 mètres carrés avec plus de 500 employés
Reconnue comme une entreprise nationale de haute et nouvelle technologie
Titulaire de 69 brevets technologiques
Partenariats mondiaux avec des leaders de l'industrie
Plus de 10 000 mises en œuvre de conceptions réussies
Plus de 20 ans d'expérience en recherche et développement
Solutions d'ingénierie personnalisées gratuites
Traitement accéléré des commandes
