12 circuits compacts avec anneau de glissement séparé et rotation continue à 360° pour un transfert de puissance fluide

  • Compact 12 Circuits Separate Slip Ring with 360° Continuous Rotation for Smooth Power Transfer
Lieu d'origine Chine
Nom de marque JINPAT
Certification ISO/CE/RoHS/UL
Numéro de modèle LPS-12
Quantité de commande min 10 pièces
Prix negotiable
Détails sur le produit
Nombre de circuits 12 Vitesse de fonctionnement 0-100 t/mn
Tension 240 VAC/DC Note actuelle 1-3A
Plage de température -20 ℃ à + 60 ℃ Humidité de travail 60% RH ou plus
Matériau de contact Or à l'or Taille de plomb 28 # cuivre plaqué argenté
Longueur du fil 250 mm (9,843 pouces) Résistance diélectrique ≥200 VAC @ 50Hz, entre chaque circuit
Matériau du corps Métal précieux Résistance à l'isolation 50 MΩ @ 500 VDC
Bruit électrique 30 MΩmin Vitesse maximale 200 tr/min en continu
Rotation 360° continu
Mettre en évidence

Bague collectrice distincte de 12 circuits

,

Rings de dérapage à rotation continue de 360°

,

Rings de glissement séparés compacts
Description de produit

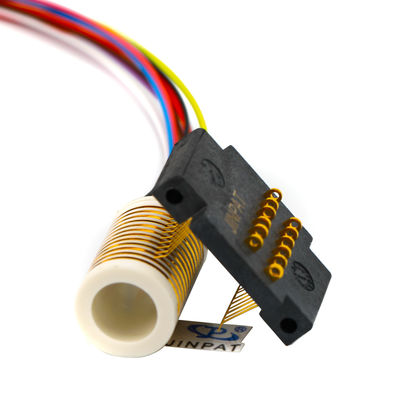

Bague collectrice séparée LPS-12 Gold - 12 circuits
Cette unité de bague collectrice de haute qualité est conçue pour les systèmes électromécaniques nécessitant une rotation continue tout en transférant de l'énergie ou des données entre des structures fixes et rotatives. Également connus sous le nom d'interfaces rotatives électriques ou de joints rotatifs électriques, ces composants améliorent les capacités du système, simplifient la conception et préviennent les dommages pendant la rotation.
Principales caractéristiques
  • Modèle standard à 12 circuits avec contacts dorés
  • Fonctionne à des vitesses allant jusqu'à 200 tr/min en continu
  • Longueur de fil standard de 250 mm avec câblage à code couleur
  • Compatible avec divers protocoles de bus de données
  • Disponible en configurations scellées
  • Roulements à billes de précision pour une durée de vie prolongée
  • Conception en V à 90° pour un fonctionnement en douceur
Avantages de performance
  • Exigences de couple minimales pour l'efficacité du système
  • Encombrement réduit pour les applications à espace limité
  • Caractéristiques de rotation exceptionnellement douces
  • Faible bruit électrique pour l'intégrité du signal
  • Capacité de rotation continue à 360°
  • Capacité de transfert à large bande passante
  • Expédition rapide disponible pour les besoins urgents
Spécifications techniques
Paramètre Valeur
Vitesse de fonctionnement 0-100 tr/min
Nombre de circuits 12
Tension nominale 240 VAC/DC
Intensité nominale 1-3A
Plage de température -20°C à +60°C
Matériau de contact Or sur or
Résistance diélectrique ≥200 VAC @50Hz
Résistance d'isolement 50 MΩ @ 500 VDC
Applications typiques
  • Équipement de test électrique et instrumentation
  • Systèmes de contrôle de la fabrication et des processus
  • Robotique et applications de capteurs rotatifs
  • Mécanismes de caméra panoramique/inclinaison CCTV
  • Équipement médical et aéronautique
  • Systèmes de rotation d'exposition/d'affichage
  • Machines personnalisées et OEM
12 circuits compacts avec anneau de glissement séparé et rotation continue à 360° pour un transfert de puissance fluide 0 12 circuits compacts avec anneau de glissement séparé et rotation continue à 360° pour un transfert de puissance fluide 1
Informations sur le fabricant
JINPAT Electronics est spécialisé dans les solutions de bagues collectrices de haute qualité avec :
  • Une usine de production de plus de 12 000 mètres carrés avec plus de 500 employés
  • 69 brevets et la reconnaissance d'Entreprise Nationale de Haute Technologie
  • Plus de 20 ans d'expérience en R&D et en fabrication depuis 1996
  • Plus de 10 000 conceptions réussies dans les applications commerciales et militaires
  • Partenariats mondiaux avec des entreprises de premier plan
  • Solutions d'ingénierie personnalisées disponibles
12 circuits compacts avec anneau de glissement séparé et rotation continue à 360° pour un transfert de puissance fluide 2 12 circuits compacts avec anneau de glissement séparé et rotation continue à 360° pour un transfert de puissance fluide 3
Foire aux questions
Qu'est-ce qu'une bague collectrice ?
Une bague collectrice est un dispositif électromécanique qui permet la transmission de puissance et de signaux entre des composants fixes et rotatifs, éliminant les fils suspendus sujets aux dommages tout en améliorant les performances du système.
Guide de sélection des produits
Pour une sélection optimale de la bague collectrice, tenez compte des exigences de circuit de votre application, des spécifications de tension/courant, de la vitesse de fonctionnement et de la configuration de montage. Notre équipe d'ingénieurs offre une consultation gratuite pour les solutions personnalisées.
