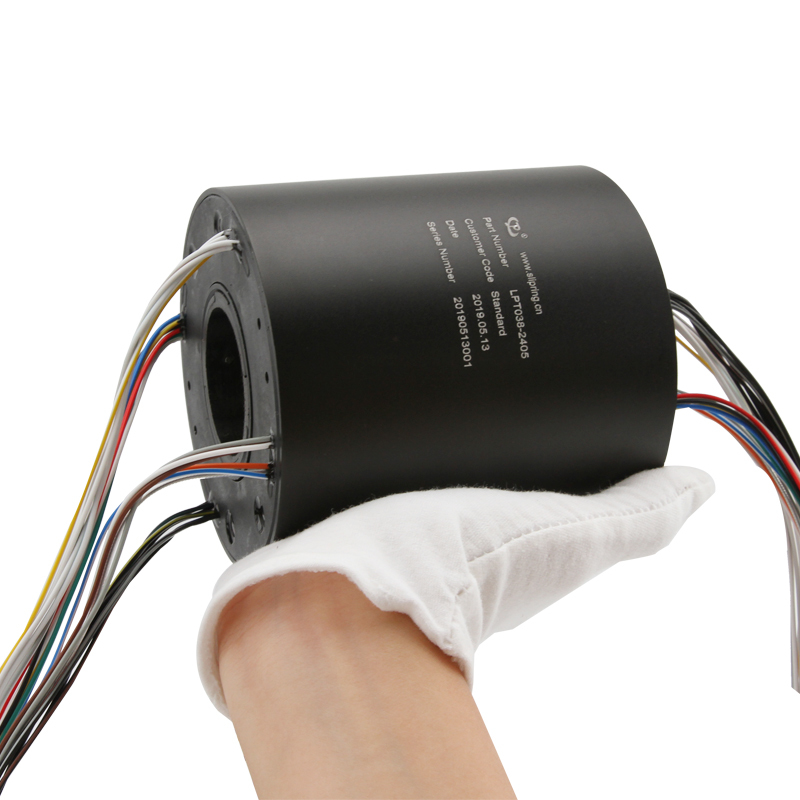

24 Circuit 5A à travers le trou anneau de glissement avec 38,1 mm de forage
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Circuits | 24 | Notation actuelle | 5A |
|---|---|---|---|
| Diamètre du trou | 38.1MM | Vitesse de rotation | 0-300rpm |
| Voltage | 240 VAC/DC | Résistance diélectrique | 1000VAC@50Hz |
| Résistance à l'isolation | ≥500MΩ@500VDC | Résistance au contact dynamique | 1mΩ min. |
| Matériau de contact | Plastiques de génie | Matériau du boîtier | D'aluminium |
| Le couple | Circuits ≤ 0,1 Nm/6, circuits + 0,03 Nm/6 | Type de fil | Téflon ou autres |
| Longueur du fil | rotor/stator:300mm | Plage de températures | Industriel : -20℃~+60℃ Militaire : -50℃~+80℃ |
| Grade de protection | IP50 | ||
| Mettre en évidence | 5A Ringe de glissement à travers le trou,38.1 mm d'oreiller à glissement,Rings de dérapage de 24 circuits |
||
Description de produit
Arbre creux électrique, puissance de rotation à 360° Taille de forage 38,1 mm 24 circuits 5A, à travers la bague de glissement de forage
Attributs du produit
| Attribut | Valeur |
|---|---|
| Le type | Accessoires électroniques |
| Circuits électriques | 24 |
| Notation actuelle | 5A |
| Diamètre du trou | 38.1 mm |
Description du produit
Le prix de l' affaire est uniquement sur Alibaba.
Une brève introduction
La série LPT est constituée d'anneaux coulissants à trous (le trou central peut traverser l'arbre d'entraînement, le passage de gaz-liquide; il peut également intégrer des fibres à haute fréquence, un encodeur, un guide d'onde,joints gazeux et liquides et autres). L'utilisation d'une brosse à fibres avancée assure un contact fiable sous très faible frottement. Le trou central est disponible de 0 à 1000 mm. Le courant est de mA à 5000 ampères.La tension peut atteindre 10000 volts, qui peut répondre pleinement aux différents besoins de transmission.
Caractéristiques
- Transmettre un signal analogique et numérique
- La puissance et le signal sont transmis mixtes, et les catégories de signaux sont les suivantes:
- Ethernet: débit (10 Mbps/100 Mbps/1000 Mbps)
- Ethernet industriel: EtherNet, EtherCAT, ProfiNet, Powerlink, SercosIII/IP, etc. Il est également possible de télécharger des fichiers électroniques sur le réseau électronique.
- Vidéo HD: SDI, LVDS, etc.
- Communication en série: RS232, RS485, RS422 etc.
- Le bus de série universel: USB2.0
- Le réseau de bus de terrain industriel est constitué de CANBus, ProfiBus, InterBus, CC-Link, DeviceNet, etc.
- Signal du capteur: résistance thermique, thermocouple, jauge de contrainte, etc.
- Longue durée de vie, sans maintenance
- Facile à installer
Principales applications
Équipement d'automatisation industrielle, Équipement médical, Équipement éolien, Équipement d'essai, Équipement d'exposition/d'affichage, Robots, Équipement de plateau tournant, Équipement de divertissement, Équipement ferroviaire à grande vitesseMachines et appareils pour l'emballage, équipement offshore de navires, machines de construction.
Spécifications techniques
| Électricité et électronique | Les appareils électroménagers | Environnemental |
|---|---|---|
| Nombre de circuits: | Vitesse de rotation: 0 à 300 tr/min | Température: industrielle: -20°C à +60°C militaire: -50°C à +80°C |
| Le courant est de 5A (signaux)/10A/15A. | Matériau de contact: plastique d'ingénierie | Humidité: 60% RH ou plus |
| Le débit de la tension doit être supérieur ou égal à: | Matériau du boîtier: aluminium | Grade de protection: IP50 |
| Résistance diélectrique: 1000VAC@50Hz | Le couple: ≤ 0,1 N.m/6 circuits, + 0,03 N.m/6 circuits | |
| Résistance à l'isolation: ≥ 500MΩ@500VDC | Type de fil: téflon ou autres | Durée de vie: 10 millions (personnalisable) |
| Résistance de contact dynamique: 1mΩ min. | Longueur du fil: rotor/stator:300 mm |
Code de couleur du fil
Le dessin de la présentation du produit
Nos avantages
- Avec une grande usine de plus de 12 000 mètres carrés et plus de 500 employés.
- La société a reçu le titre de "Technologie nationale de pointe et nouvelle" et a obtenu 69 brevets.
- Coopération à long terme avec des entreprises et des agents mondiaux de renommée mondiale.
- Avec plus de 10 000 conceptions avec succès dans les applications civiles, militaires, commerciales et industrielles.
- Fondée en 1996, avec plus de 20 ans d'expérience dans la production et la R & D.
- Fournir des solutions de bagues coulissantes personnalisées gratuites, qui peuvent convenir à une variété d'équipements
- Livraison rapide
Questions fréquentes
Nous nous concentrons sur le développement, la conception, la fabrication de glissades de haute qualité et offrons diverses solutions pour les systèmes rotatifs.
Un anneau de glissement est un dispositif électromécanique qui permet la transmission de puissance et de signaux électriques d'une structure stationnaire à une structure tournante.Un anneau de glissement peut être utilisé dans tout système électromécanique qui nécessite une rotation lors de la transmission de puissance ou de signauxIl peut améliorer les performances mécaniques, simplifier le fonctionnement du système et éliminer les fils sujets aux dommages suspendus à des joints mobiles.
- Rings de dérapage électriques (anneaux de dérapage capsule, anneaux de dérapage à trou transparent, anneaux de dérapage miniatures, etc.)
- Rings de dérapage de signal (USB2.0/USB3.0, joint rotatif en fibre optique, anneau de dérapage à haute fréquence, etc.)
- Unité de rotation pneumatique/hydraulique
- Anneaux de dérapage sur mesure
- Série de gros volumes
4Comment choisir une bague?
La bonne sélection d'une solution d'anneau de glissement nécessite des détails sur les paramètres de fonctionnement de votre application, y compris le nombre total de circuits, la tension et les ampères par circuit, la vitesse de fonctionnement et le type de montage.Si vous êtes convaincu qu'une solution personnalisée / modifiée est très probablement nécessaire ou si vous avez besoin d'aide dans votre sélection, contactez-nous pour commencer.
Oui, si vous êtes sûr qu'une solution personnalisée/modifiée est très probablement nécessaire ou si vous avez besoin d'aide dans votre sélection, contactez-nous pour commencer.Nos ingénieurs trouveront la solution parfaite pour vos besoins..
