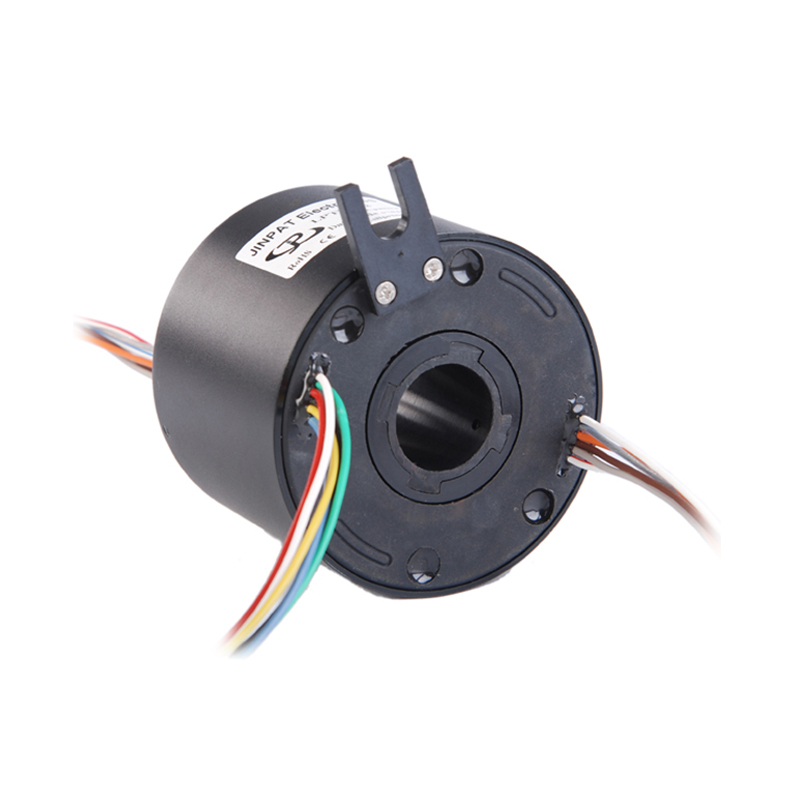

Bague collectrice à trou traversant de 70 mm, 6 circuits, 10 A par bague

  • 70mm Through Bore Slip Ring 6 Circuits 10A per Ring
Lieu d'origine Guangdong, Chine
Nom de marque JINPAT
Numéro de modèle LPT070-0615
Quantité de commande min 1
Prix $166-200

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Taille du trou 70 mm Nombre de circuits 6 circuits
Courant par circuit 10 A Vitesse de fonctionnement 0 à 400 tr/min
Température de travail -20℃ à +60℃ Humidité de fonctionnement Rhésus de 60% ou plus haut
Rating de la tension 380 V AC/DC ou plus Résistance diélectrique ≥ 800 V @ 50 Hz
Résistance à l'isolation Pour les appareils à courant alternatif, la fréquence d'alimentation doit être supérieure à: Bruit électrique ≤ 30 mΩ
Matériau de contact Métal précieux Longueur du fil de plomb 300 mm
Matériau du boîtier Alliage d'aluminium Classe de protection IP44 ou plus haut
Le couple ≤9,25 g*m
Mettre en évidence

70mm par la bague collectrice ennuyée

,

Bague collectrice à 6 circuits

,

10 A
Description de produit
Bague collectrice à passage central - 15A 38mm 6 circuits avec alésage
Attributs du produit
Type Accessoires électroniques
Modèle Bague collectrice à trou traversant
Taille du trou 70 mm
Nombre de circuits 6 circuits (10A par circuit ou routage de signal)
Couple Inférieur à 9,25 g*m (à titre de référence)
Aperçu du produit

Cette bague collectrice à passage central haute performance est dotée d'un alésage non obstrué de 70 mm pour l'acheminement de l'espace pour l'hydraulique, la pneumatique ou le montage d'arbre concentrique. Utilisant une technologie de balais en fibres avancée, elle offre de multiples points de contact par faisceau de balais avec une faible force de contact et des taux d'usure réduits.

Spécifications clés
Circuits 6 circuits (module de 1 à 24 circuits en option)
Vitesse de fonctionnement 0-400 tr/min
Température de fonctionnement -20℃ à +60℃
Humidité de fonctionnement 60 % HR ou plus
Tension nominale 380V AC/DC ou plus
Intensité nominale 10A par circuit (2A/5A/15A en option)
Résistance diélectrique ≥800V@50Hz entre chaque circuit
Résistance d'isolement 50MΩ@ 500VDC
Bruit électrique ≤30mΩ Min
Matériau de contact Métal précieux
Longueur du fil de connexion Standard 300 mm (11,811 pouces)
Matériau du boîtier Alliage d'aluminium
Protection IP44 ou supérieur
Bague collectrice à trou traversant de 70 mm, 6 circuits, 10 A par bague 0
Principales caractéristiques
  • Conception à passage central de 70 mm
  • Diamètre extérieur compact de 135 mm
  • Conception modulaire avec des configurations de circuits flexibles
  • Prend en charge jusqu'à 20-50 ampères de circuits
  • Fonctionnement continu à des vitesses allant jusqu'à 400 tr/min
  • Roulements en acier et arbre usiné pour les environnements difficiles
  • Montage sur collier standard avec montage sur bride en option
  • Plusieurs options de sortie de fils disponibles
  • Anneaux plaqués argent standard (plaqué or en option)
  • Unité scellée pour la protection
Avantages techniques
  • Compatible avec les protocoles de bus de données
  • Longue durée de vie sans entretien sans lubrification requise
  • Rotation continue à 360° pour la transmission de puissance, de signaux et de fluides
  • Personnalisable pour des conditions environnementales spécifiques
  • Technologie de balais en fibres pour un fonctionnement fiable
  • Conception modulaire pour des configurations flexibles
Bague collectrice à trou traversant de 70 mm, 6 circuits, 10 A par bague 1 Bague collectrice à trou traversant de 70 mm, 6 circuits, 10 A par bague 2
Informations sur le fabricant

JINPAT Electronics est spécialisé dans les solutions de bagues collectrices de haute qualité avec :

  • Une usine de production de 12 000 mètres carrés avec plus de 500 employés
  • Certification nationale de haute et nouvelle technologie avec 69 brevets
  • Plus de 20 ans d'expérience en R&D et en production depuis 1996
  • Plus de 10 000 conceptions réussies pour des applications civiles, militaires et commerciales
  • Partenariats mondiaux avec de grandes entreprises
Foire aux questions
Qu'est-ce qu'une bague collectrice ?

Une bague collectrice est un dispositif électromécanique qui permet la transmission de puissance et de signaux électriques de structures fixes à des structures rotatives, améliorant les performances mécaniques et éliminant les fils pendants.

Quels types de bagues collectrices sont disponibles ?

Nous fournissons des bagues collectrices électriques, des bagues collectrices de signaux, des unions rotatives pneumatiques/hydrauliques et des solutions personnalisées pour diverses applications.

Offrez-vous des solutions personnalisées ?

Oui, notre équipe d'ingénierie peut développer des solutions de bagues collectrices personnalisées en fonction de vos exigences spécifiques en matière de circuits, de tension, de vitesse et de montage.
