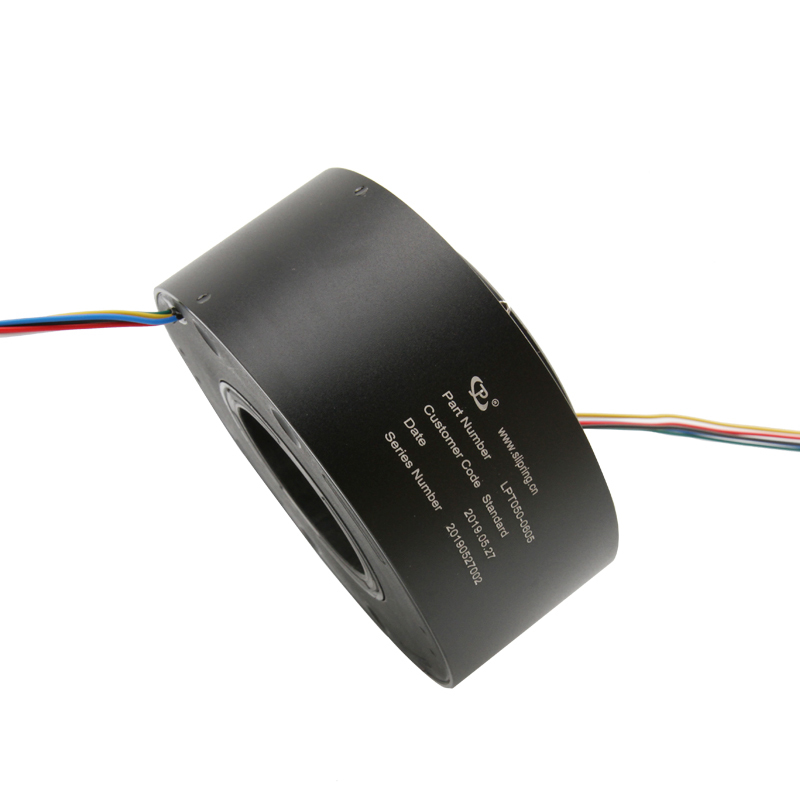

Bague collectrice à passage central de 50mm, 6 circuits, 5A, 300 tr/min

  • 50mm Through Bore Slip Ring 6 Circuits 5A 300rpm
Lieu d'origine Guangdong, Chine
Nom de marque JINPAT
Numéro de modèle Le nombre d'heures de travail
Quantité de commande min 1
Prix $112.90-136

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Taille du forage 50mm Vitesse de fonctionnement 0-300rpm
Nombre de circuits 6/12/18/24 Notation actuelle 5A par circuit
Rating de la tension 380VAC/DC ou supérieur Résistance diélectrique 1000VAC@50Hz
Résistance à l'isolation ≥500MΩ@500VDC Résistance au contact dynamique 1mΩ min.
Matériau de contact Plastiques de génie Matériau du boîtier D'aluminium
Le couple Circuits ≤ 0,1 Nm/6, circuits + 0,03 Nm/6 Type de fil Téflon ou autres
Longueur du fil rotor/stator:300mm Plage de températures Industriel : -20℃~+60℃ Militaire : -50℃~+80℃
Grade de protection IP50
Mettre en évidence

50 mm à travers la bague de glissement

,

Bague collectrice 6 circuits 5A

,

Bague collectrice 300 tr/min avec garantie
Description de produit
LPT à travers les anneaux de glissement de forage - taille de forage de 50 mm, 6 circuits, 5A
Le prix de l' affaire est uniquement sur Alibaba.
Bague collectrice à passage central de 50mm, 6 circuits, 5A, 300 tr/min 0
Vue d'ensemble du produit

Les anneaux de glissement à trous traversants de la série LPT disposent d'un trou central pouvant accueillir des arbres d'entraînement, des passages gaz-liquide et peuvent intégrer des joints haute fréquence, de fibre, d'encodeur, de guide d'onde, de gaz et de liquide.L'utilisation d'une technologie avancée de brossage en fibres garantit un contact fiable avec un minimum de frottement. Disponible avec des trous de centre de 0 à 1000 mm, des courant de mA à 5000A et une tension allant jusqu'à 10000V pour répondre à diverses exigences de transmission.

Principales caractéristiques
  • Transmet des signaux analogiques et numériques
  • Transmission mixte de puissance et de signaux comprenant:
    • Ethernet (10 Mbps/100 Mbps/1000 Mbps)
    • Ethernet industriel (EtherNet, EtherCAT, ProfiNet, Powerlink, SercosIII/IP) est un réseau électronique qui est utilisé par les entreprises dans le domaine de la communication.
    • Vidéo HD (SDI, LVDS)
    • Communication en série (RS232, RS485, RS422)
    • Une clé USB2.0
    • Les services de télécommunications sont fournis par les réseaux de télécommunications de l'industrie.
    • Signal du capteur (résistance thermique, thermocouple, détensiomètre)
  • Longue durée de vie avec fonctionnement sans maintenance
  • Processus d'installation facile
Spécifications techniques
Électricité et électronique
Nombre de circuits- Je vous en prie.
ActuelLe système doit être équipé d'un dispositif de détection de la pollution atmosphérique.
Voltage240 VAC/DC
Résistance diélectriquePour les appareils de type à commande numérique
Résistance à l'isolationPour les appareils de commande électrique
Résistance au contact dynamique1mΩ min.
Les appareils électroménagers
Vitesse de rotationPour les véhicules à moteur à combustion
Matériau de contactPlastiques de génie
Matériel de logementD'aluminium
Le coupleCircuits ≤ 0,1 Nm/6, circuits + 0,03 Nm/6
Type de filTélon ou autres
Longueur du fille rotor/stator: 300 mm
Environnemental
TempératurePour l'industrie: -20°C à +60°C
Militaire: -50°C à +80°C
Humidité60% RH ou plus
Grade de protectionPour la protection contre la corrosion
Durée de vie10 millions (personnalisable)
Le dessin de la présentation du produit
Bague collectrice à passage central de 50mm, 6 circuits, 5A, 300 tr/min 1
Code de couleur du fil
Bague collectrice à passage central de 50mm, 6 circuits, 5A, 300 tr/min 2
Applications

Équipement d'automatisation industrielle, Équipement médical, Équipement éolien, Équipement d'essai, Équipement d'exposition/d'affichage, Robots, Équipement de plateau tournant, Équipement de divertissement, Équipement ferroviaire à grande vitesseMachines et appareils pour l'emballage, Équipement offshore pour navires, Machines de construction

Avantages pour l'entreprise
  • 12,000 mètres carrés avec plus de 500 employés
  • Reconnue comme une entreprise nationale de haute et nouvelle technologie avec 69 brevets
  • Partenariats à long terme avec des entreprises mondiales
  • 10,000+ projets réussis pour des applications civiles, militaires, commerciales et industrielles
  • Créée en 1996 avec plus de 20 ans d'expérience en production et R&D
  • Solution gratuite sur mesure pour différents équipements
  • Délais de livraison rapides
Bienvenue à Jinpat Electronics
Questions fréquemment posées
On fait quoi?

Nous nous concentrons sur le développement, la conception, la fabrication de glissades de haute qualité et offrons diverses solutions pour les systèmes rotatifs.

C'est quoi une bague de glissement?

Un anneau de glissement est un dispositif électromécanique qui permet la transmission de puissance et de signaux électriques d'une structure stationnaire à une structure tournante.simplifie le fonctionnement du système et élimine les fils susceptibles d'être endommagés suspendus à des joints mobiles.

Quels types d'anneaux de glissement proposons-nous?
  • Rings de dérapage électriques (anneaux de dérapage capsule, anneaux de dérapage à trou transparent, anneaux de dérapage miniatures)
  • Rings de dérapage de signal (USB2.0/USB3.0, joint rotatif en fibre optique, anneau de dérapage à haute fréquence)
  • Unité de rotation pneumatique/hydraulique
  • Anneaux de dérapage sur mesure
  • Série de gros volumes
Comment choisir une bague?

La sélection nécessite des détails sur les paramètres de fonctionnement de votre application, y compris les circuits totaux, la tension et les ampères par circuit, la vitesse de fonctionnement et le type de montage.Contactez-nous pour obtenir de l'aide pour des solutions personnalisées/modifiées.

Vous fournissez des bagues de glissement sur mesure?

Oui, nos ingénieurs développeront des solutions parfaites pour vos besoins.
