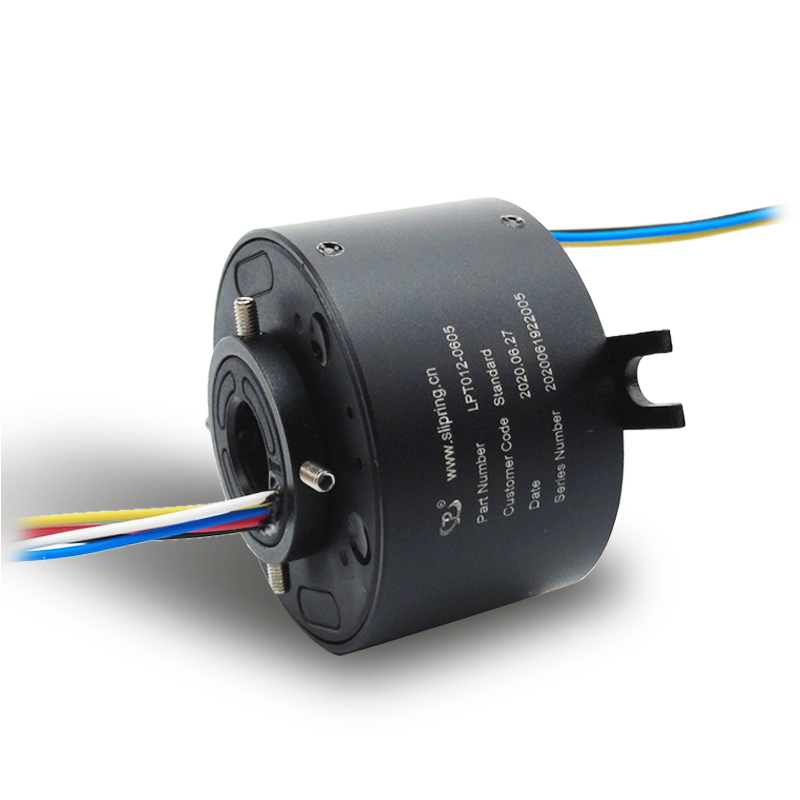

Bague collectrice à trou traversant de 12,7 mm, 6 circuits, 5A, contacts en métal précieux
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Taille du forage | 12.7 mm | Circuits | circuit 6 |
|---|---|---|---|
| Notation actuelle | 5A par circuit | Vitesse de fonctionnement | 0-400rpm |
| Humidité de fonctionnement | 60% RH ou plus | Matériau de contact | Métal précieux |
| Rating de la tension | 380VAC/DC ou supérieur | Niveau de protection | IP44 ou plus haut |
| Résistance diélectrique | ≥ 800 V@50 Hz entre chaque circuit | Résistance à l'isolation | 50MΩ@ 500VDC |
| Bruit électrique | minute 30mΩ | Longueur du fil de plomb | 300 mm (11,811 pouces) |
| Matériau du boîtier | Alliage d'aluminium | Le couple | ≤9,25 g*m |
| Température de travail | -20℃~ +60℃ | ||
| Mettre en évidence | Bague collectrice à trou traversant de 12,7 mm,Bague collectrice à 6 circuits avec contacts en métal précieux |
||
Description de produit

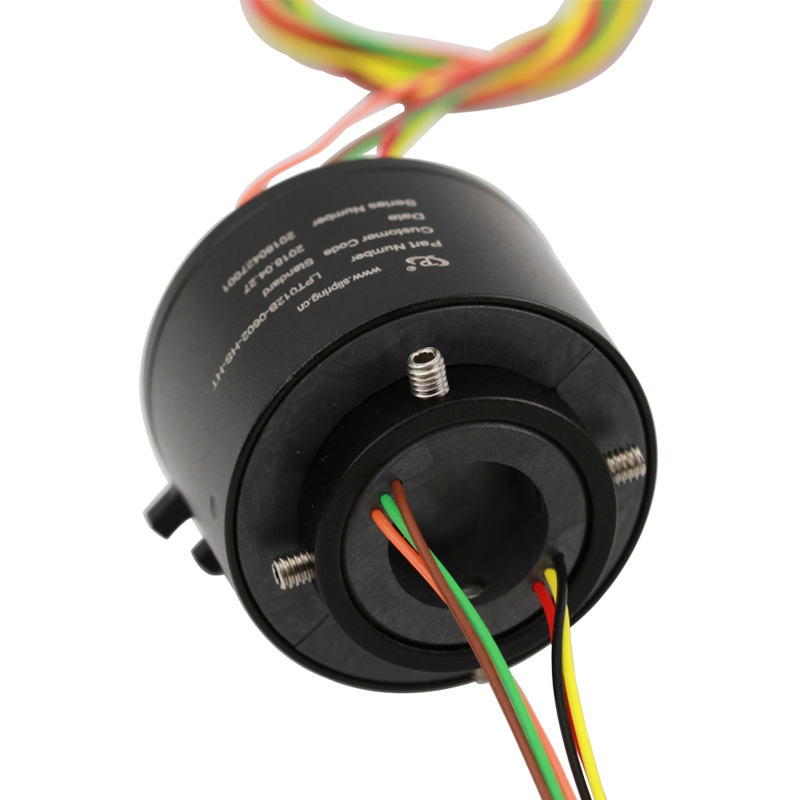

Bague collectrice à trou traversant de petite taille - Alésage de 12,7 mm, 6 fils, contacts en métal précieux 5A
Attributs du produit
| Attribut | Valeur |
|---|---|
| Type | Accessoires électroniques |
| Circuits | 6 circuits 2A par bague (1-24 circuits personnalisés en option) |
| Vitesse de fonctionnement | 0-400 tr/min |
| Humidité de fonctionnement | 60 % HR ou plus |
| Matériau de contact | Métal précieux |
| Tension nominale | 380VAC/DC ou plus |
| Protection | IP44 ou plus |
Description du produit
Les bagues collectrices à trou traversant de la série LPT sont dotées d'un trou central pouvant accueillir des arbres d'entraînement ou des passages gaz-liquide, avec une intégration optionnelle de haute fréquence, de fibre, d'encodeur, de guide d'ondes, de joints gaz et liquide. La technologie avancée des balais en fibre assure un contact fiable avec un minimum de frottement.
Prix avantageux uniquement sur Alibaba
Principales caractéristiques
- Transmet à la fois les signaux analogiques et numériques
- Transmission mixte de puissance et de signaux, notamment :
- Ethernet (10 Mbps/100 Mbps/1000 Mbps)
- Ethernet industriel (EtherNet, EtherCAT, ProfiNet, Powerlink, SercosIII/IP)
- Vidéo HD (SDI, LVDS)
- Communication série (RS232, RS485, RS422)
- USB2.0
- Bus de terrain industriel (CANBus, ProfiBus, InterBus, CC-Link, DeviceNet)
- Signaux de capteurs (résistance thermique, thermocouple, jauge de contrainte)
- Longue durée de vie avec un fonctionnement sans maintenance
- Installation facile
Applications
- Équipement d'automatisation industrielle
- Équipement médical
- Équipement d'énergie éolienne
- Équipement de test
- Équipement d'exposition et d'affichage
- Robotique
- Équipement de plateau tournant
- Équipement d'amusement
- Équipement ferroviaire à grande vitesse
- Machines d'emballage
- Équipement offshore pour navires
- Machines de construction
Spécifications techniques
| Circuits | 12 circuits |
| Vitesse de fonctionnement | 0-300 tr/min |
| Température de fonctionnement | -20℃ à +60℃ |
| Humidité de fonctionnement | 60 % HR ou plus |
| Spécifications électriques | |
| Tension nominale | 380VAC/DC ou plus |
| Intensité nominale | 5A par circuit |
| Rigidité diélectrique | ≥800V@50Hz entre chaque circuit |
| Résistance d'isolement | 50MΩ@ 500VDC |
| Bruit électrique | 30mΩ Min |
| Spécifications mécaniques | |
| Matériau de contact | Métal précieux |
| Longueur du fil de connexion | Standard 300 mm (11,811 pouces) |
| Matériau du boîtier | Alliage d'aluminium |
| Couple | ≤9,25 g*m (à titre de référence) |
| Protection | IP50 |
Plan d'ensemble du produit
Nos avantages
- Installation de production de 12 000 mètres carrés avec plus de 500 employés
- Reconnue comme entreprise de "Haute et Nouvelle Technologie Nationale" avec 69 brevets
- Partenariats à long terme avec des entreprises mondiales et des agents du monde entier
- Plus de 10 000 conceptions réussies pour des applications civiles, militaires, commerciales et industrielles
- Fondée en 1996 avec plus de 20 ans d'expérience en production et en R&D
- Solutions de bagues collectrices personnalisées gratuites pour diverses exigences d'équipement
- Délais de livraison rapides
Applications typiques
Informations sur la société
Foire aux questions
Que faisons-nous ?
Nous sommes spécialisés dans le développement, la conception et la fabrication de bagues collectrices de haute qualité, offrant des solutions complètes pour les systèmes rotatifs.
Qu'est-ce qu'une bague collectrice ?
Une bague collectrice est un dispositif électromécanique qui permet la transmission de puissance et de signaux électriques entre des structures fixes et rotatives. Elle améliore les performances mécaniques, simplifie le fonctionnement du système et élimine les fils suspendus sujets aux dommages dans les joints rotatifs.
Quels types de bagues collectrices proposons-nous ?
- Bagues collectrices électriques (capsule, trou traversant, miniature)
- Bagues collectrices de signaux (USB2.0/USB3.0, joints rotatifs à fibre optique, haute fréquence)
- Unions rotatives pneumatiques/hydrauliques
- Bagues collectrices personnalisées
- Séries à grand volume
Comment choisir une bague collectrice ?
La sélection nécessite des détails sur les paramètres de fonctionnement de votre application, notamment le nombre total de circuits, la tension et le courant par circuit, la vitesse de fonctionnement et le type de montage. Contactez nos ingénieurs pour obtenir de l'aide concernant les solutions personnalisées.
Fournissez-vous des bagues collectrices personnalisées ?
Oui, notre équipe d'ingénierie développe des solutions sur mesure pour des exigences spécifiques. Contactez-nous pour discuter des besoins de votre application.
