15 Circuit à l'aide d'un anneau de glissement Ethernet pour l'alimentation et le signal
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Circuits | 15 circuits | Vitesse de fonctionnement | 0-300rpm |
|---|---|---|---|
| Rating de la tension | Pour les appareils à commande numérique | Bruit électrique | minute 70mΩ |
| Voltage de fonctionnement | Pour les appareils à commande numérique | Résistance diélectrique | Le système d'alarme doit être équipé d'un dispositif de détection de l'alarme. |
| Résistance à l'isolation | Le système de freinage doit être équipé d'un dispositif de freinage de freinage de freinage. | Par le trou | Φ38.1mm |
| Matériau de contact | Métal précieux | Matériau du boîtier | Alliage d'aluminium |
| Longueur du fil | Pour les appareils à combustion interne, le réglage de la température doit être effectué à l'aide d' | Plage de températures | -20°C à +60°C |
| Humidité | ≤60%RH | Classification de propriété intellectuelle | IP50 |
| Taille du fil | Câble Lapp 10019917 / Câble Lapp 0028892 Câbles Siemens (6XV1840-2AH10) | ||
| Mettre en évidence | 15 circuit à travers l'anneau de glissement de l'oreiller,anneau de glissement éthernet pour l'alimentation,à travers le signal de l'anneau de glissement du trou |
||
Description de produit

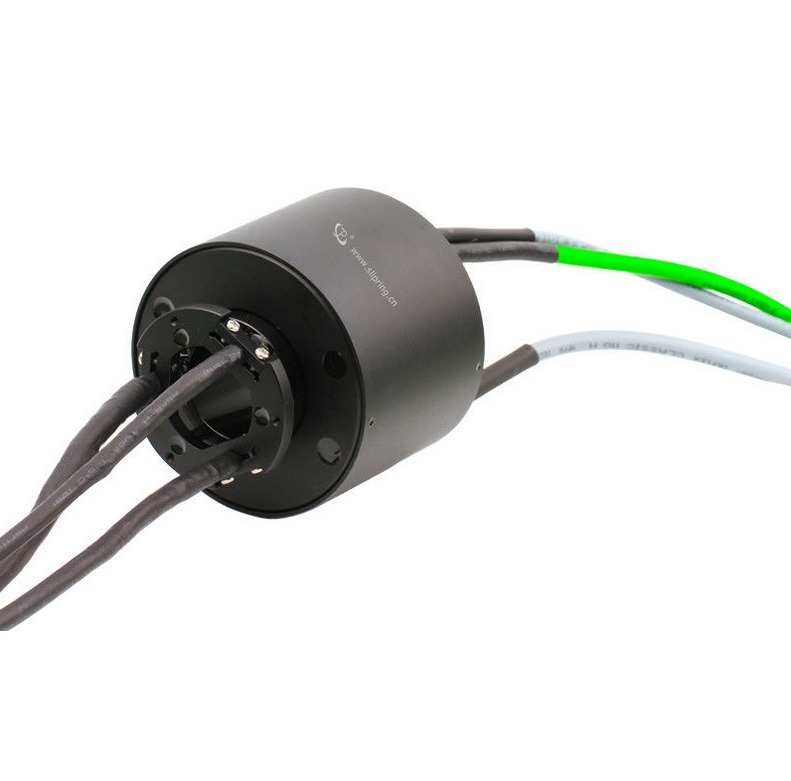

Par le biais d'un anneau de glissement Ethernet, 15 circuits, transmettant le courant et le signal
Attributs du produit
| Attribut | Valeur |
|---|---|
| Le type | Accessoires électroniques |
| Circuits électriques | 15 circuits |
| Vitesse de fonctionnement | Pour les véhicules à moteur à combustion |
| Rating de la tension | Pour les appareils à commande numérique |
| Bruit électrique | 70 mΩ Min |
Vue d'ensemble du produit
Le prix de l' affaire est uniquement sur Alibaba.
L'anneau de glissement de la série LPT038 est un anneau de glissement conducteur standard à trous avec plusieurs canaux et options de courant.
- Rotation infinie à 360 degrés, répondant à la transmission hybride de puissance et de signal
- La technologie avancée des brosses à fibres garantit une faible friction, une faible résistance au contact, des débris sans friction et un fonctionnement sans entretien.
- Conception standardisée et modulaire avec une technologie mature pour une réponse rapide à la demande du marché
Applications
- Équipement de contrôle de processus
- L'éclairage d'urgence, la robotique, les palettes
- Turrets ou bobines de câbles pour équipements lourds
- Machines et appareils d'emballage
- Équipement médical
- Tableaux d'indice rotatifs
- Systèmes de manutention des semi-conducteurs
- Machines et appareils industriels
- Machines et appareils d'affichage
- appareils photo à grande vitesse
Spécifications techniques
| Circuits électriques | 5 circuits × signal RS422, 6 circuits × 5A, 4 circuits × Ethernet |
| Voltage de fonctionnement | Pour les appareils à commande numérique |
| Résistance diélectrique | Entre les circuits ≥ 1000V@50Hz (courant), 300V@50Hz (signal) |
| Isolement | Pour les appareils de commande électronique, les valeurs d'alimentation doivent être définies comme suit: |
| Bruit électrique | Pour les véhicules à moteur à combustion |
| Vitesse de travail | 0 à 300 tr/min |
| À travers le trou | Φ38,1 mm |
| Contacts | Métal précieux |
| Logements | Alliage d'aluminium |
| Taille du fil | Fil Lapp 10019917/fil Lapp 0028892 Simens fils (6XV1840-2AH10) |
| Longueur du fil | Le rotor: 3000 mm, le stator: 1000 mm |
| Température | -20°C à +60°C |
| Humidité | RH ≤ 60% |
| Classification de propriété intellectuelle | Pour la protection contre la corrosion |
Avantages concurrentiels
- Conception compacte pour s'adapter aux contraintes d'espace exigeantes
- Un couple faible réduit le budget de couple du système
- Livraison rapide
- Longue durée de vie
Instructions d'installation
Le corps de l'anneau de glissement ne doit pas être utilisé pour le roulement et le fil ne doit pas être soumis à une force de traction externe.Nous recommandons de fixer l' anneau de glissement sur l' arbre tournant avec quatre visLes anneaux coulissants sont des composants électriques de précision - dans des environnements difficiles,ajouter des mesures de protection ou envisager un anneau de glissement sur mesure avec une protection plus élevée.
Avantages pour l'entreprise
- 12,000 mètres carrés avec plus de 500 employés
- Récipiendaire du prix national des hautes et nouvelles technologies avec 69 brevets
- Partenariats à long terme avec des entreprises mondiales et des agents mondiaux
- 10,000+ projets réussis pour des applications civiles, militaires, commerciales et industrielles
- Créée en 1996 avec plus de 20 ans d'expérience en production et R&D
- Des solutions de bagues coulissantes personnalisées gratuites pour les besoins divers des équipements
- Capacités de livraison rapide
Applications typiques
Informations sur la société
Questions fréquemment posées
1On fait quoi?
Nous nous concentrons sur le développement, la conception et la fabrication d'anneaux de glissement de haute qualité, offrant diverses solutions pour les systèmes rotatifs.
2C'est quoi une bague de glissement?
Un anneau de glissement est un dispositif électromécanique qui permet la transmission de puissance et de signaux électriques de structures fixes à rotatives.simplifie le fonctionnement du système, et élimine les fils sujets aux dommages dans les joints mobiles.
3Quels types d'anneaux de glissement proposons-nous?
- Anneaux à dérapage électriques (capsule, trou, miniature)
- Rings de dérapage du signal (USB 2.0/3.0, joints rotatifs en fibre optique, haute fréquence)
- Unité de rotation pneumatique/hydraulique
- Anneaux de dérapage sur mesure
- Série de gros volumes
4Comment choisir une bague?
La sélection nécessite des détails sur les paramètres de fonctionnement de votre application, y compris le nombre total de circuits, la tension/ampères par circuit, la vitesse de fonctionnement et le type de montage.Contactez-nous pour obtenir de l'aide pour des solutions personnalisées/modifiées.
5Vous avez des bagues sur mesure?
Oui, nos ingénieurs développeront des solutions parfaites pour vos besoins spécifiques.
