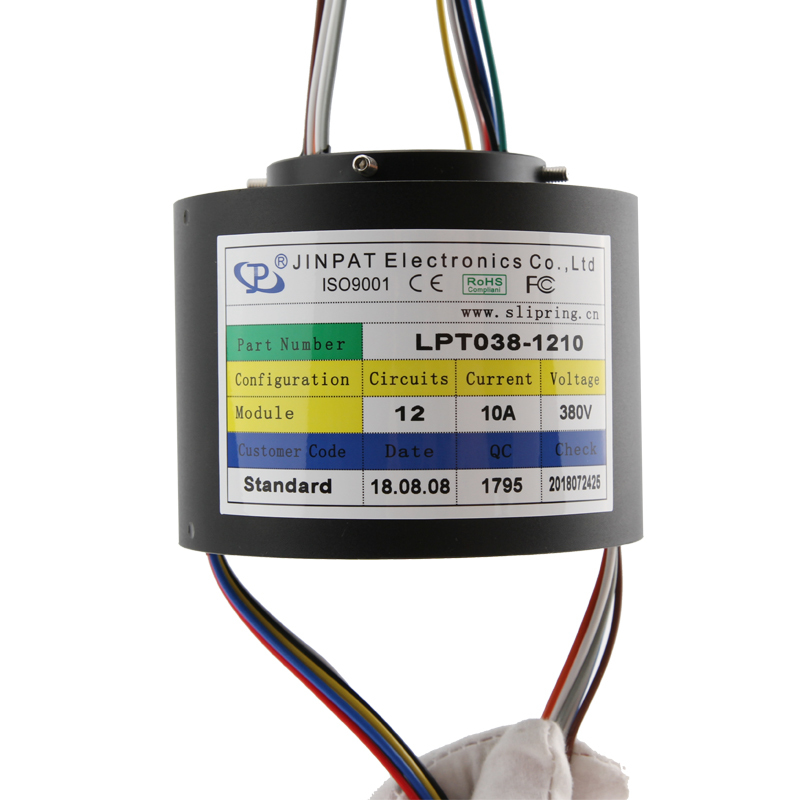

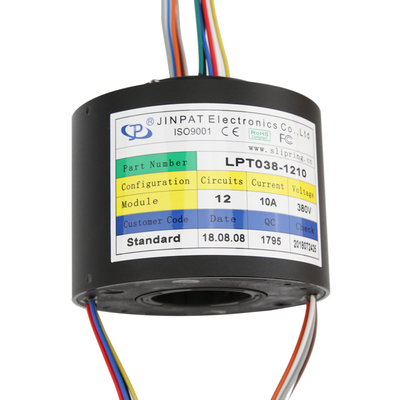

38.1 mm à travers le trou de glissement de l' anneau 12 circuits 10A 300RPM

  • 38.1mm Through Hole Slip Ring 12 Circuits 10A 300RPM
  • 38.1mm Through Hole Slip Ring 12 Circuits 10A 300RPM
  • 38.1mm Through Hole Slip Ring 12 Circuits 10A 300RPM
Lieu d'origine Guangdong, Chine
Nom de marque JINPAT
Numéro de modèle Le nombre d'heures de travail
Quantité de commande min 1
Prix $127-153

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Diamètre du trou 38,1 millimètres Vitesse de travail 0 à 300 tr/min
Matériau de contact Métal précieux Circuits 12
Notation actuelle 10A Voltage 240 VAC/DC
Résistance diélectrique ≥ 1000V@50Hz entre les circuits Résistance à l'isolation ≥500MΩ@500VDC
Matériau du boîtier Alliage d'aluminium Température de travail -20~+60℃
Humidité ≤60%RH Grade de protection IP50
Vitesse 300 t/mn continus Les roulements roulements à billes de précision
Le couple bas couple
Mettre en évidence

38.1 mm à travers l'anneau de glissement

,

12 circuits et anneau de glissement 10A

,

Bague collectrice 300 tr/min avec garantie
Description de produit
À travers la bague de glissement de trou

Disponible avec des diamètres de trou de 3 mm à 500 mm et des cotes de courant de 2 ampères à 1000 ampères.

Attributs clés
Attribut Valeur
Taper Accessoires électroniques
Diamètre du trou 38,1 mm
Vitesse de travail 0 ~ 300 tr / min
Contact Métal précieux
38.1 mm à travers le trou de glissement de l' anneau 12 circuits 10A 300RPM 0
Spécifications techniques
Circuits 12
Note actuelle 10A
Tension 240 VAC / DC
Résistance diélectrique ≥1000v @ 50Hz entre les circuits
Isolation ≥500mΩ à 500 VDC
Logement Alliage en aluminium
Température de travail -20 ~ + 60 ℃
Humidité ≤ 60% rh
Grade de protection Ip50
Dimensions de contour
38.1 mm à travers le trou de glissement de l' anneau 12 circuits 10A 300RPM 1
Caractéristiques du produit
  • 16 circuits à travers le slip alésage
  • Contacts métalliques précieux
  • 10 A par fil
  • Roulements de balle de précision pour la longue durée de vie
  • Accélérer jusqu'à 300 tr / min continu
  • Taille compacte
  • Unités scellées disponibles
  • Le couple faible minimise le budget du couple du système
  • Livraison rapide
Applications typiques
  • Antenne radar
  • Plate-forme rotative
  • Machine d'ingénierie
  • Machine d'emballage
  • Équipement d'essai
Instructions d'installation

Le corps de l'anneau de glissement ne doit pas être utilisé pour le roulement et le fil ne doit pas être soumis à une force de traction externe.

Lors de l'installation de l'anneau de glissement, le rotor et le stator ne peuvent pas être câblés. Il est recommandé de fixer l'anneau de glissement sur l'arbre rotatif avec quatre vis de réglage, d'insérer la pièce à l'épreuve de la rotation dans la pièce à l'épreuve de la rotation et de peigner le fil pour éviter les interférences ou la rupture du fil.

Les anneaux de glissement sont des composants électriques de précision. Si l'environnement est sévère, ajoutez des mesures de protection ou utilisez un anneau de glissement sur mesure avec un degré de protection plus élevé.

Avantages de l'entreprise
  • Grande installation de production de plus de 12 000 mètres carrés avec plus de 500 employés
  • Entreprise nationale et nouvelle technologie avec 69 brevets
  • Coopération à long terme avec les entreprises mondiales et les agents mondiaux
  • Plus de 10 000 conceptions réussies pour les applications civiles, militaires, commerciales et industrielles
  • Fondée en 1996 avec plus de 20 ans de production et d'expérience en R&D
  • Solutions gratuites de slip de glissement personnalisé pour diverses exigences d'équipement
  • Service de livraison rapide
Questions fréquemment posées
Que faisons-nous?
Nous nous concentrons sur le développement, la conception et la fabrication de bagues de glissement de haute qualité, offrant diverses solutions pour les systèmes rotatifs.
Qu'est-ce qu'un anneau de glissement?
Un anneau de glissement est un dispositif électromécanique qui permet la transmission des signaux électriques et électriques des structures stationnaires aux structures rotatives, améliorant les performances mécaniques et éliminant les fils sujets aux dommages.
Quels types d'anneaux de glissement fournissons-nous?
Nous proposons des anneaux de glissement électrique, des anneaux de glissement de signal, des syndicats rotatifs pneumatiques / hydrauliques, des anneaux de glissement personnalisés et des séries de grands volumes.
Comment choisir un anneau de glissement?
La sélection nécessite des détails sur les paramètres de fonctionnement de votre application, y compris les circuits, la tension / ampères, la vitesse et le type de montage. Contactez-nous pour obtenir de l'aide.
Fournissez-vous des anneaux de glissement personnalisés?
Oui, nos ingénieurs développeront des solutions personnalisées parfaites pour vos besoins spécifiques.
