Bague collectrice rotative HF 1 canal avec puissance de crête de 1500W et plage de fréquences de 18 GHz

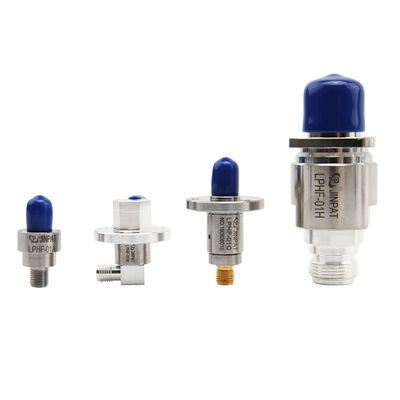

  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range

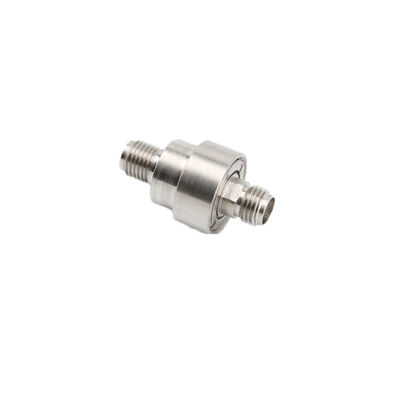

  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range

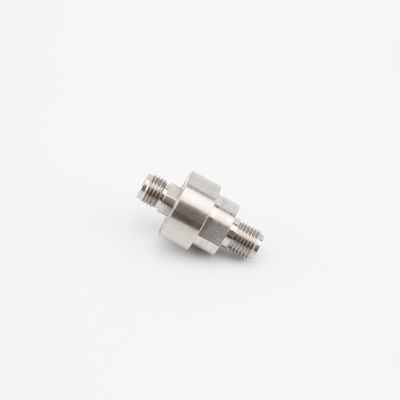

  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range
Lieu d'origine La Chine
Nom de marque JINPAT
Certification ISO/CE/RoHS/UL
Numéro de modèle LPHF-01A
Quantité de commande min 10 pièces
Prix negotiable
Détails d'emballage Norme/sur demande
Délai de livraison 2 semaines ARO
Conditions de paiement TT/CC/Paypal
Capacité d'approvisionnement 50K unités/semaine
Détails sur le produit
Numéro de canal 1 Gamme de fréquence C.C à 18GHz
Puissance de crête, maximum 1500W
Mettre en évidence

bague collectrice tournante

,

miniature par la bague collectrice ennuyée

,

1 bague collectrice rotatoire d'à haute fréquence de la Manche
Description de produit
1 canal de fréquence HF Ringe de glissement rotatif 1500W 18 GHz
Définition de l'anneau de glissement rotatif RF
Les joints rotatifs RF sont conçus pour des dispositifs en rotation continue, transmettant des signaux à haute fréquence et à haute vitesse de composants stationnaires à composants rotatifs.Ces anneaux glissants présentent une structure compacte pour une intégration facile dans divers appareils, avec des performances fiables et une excellente efficacité de blindage.
Les connecteurs coaxiaux RF fournissent des capacités de traitement de signal supplémentaires, notamment le filtrage, la modulation de phase, le mélange de fréquences, l'atténuation et la détection.Ces composants répondent aux exigences élevées des systèmes d'armes et des instruments de mesure de précision..
Spécifications techniques
Le canal 1
Plage de fréquences DC à 18 GHz
VSWR, au maximum 1.20@ 0 à 6 GHz; 1.25@ 6 à 12 GHz; 1.35@ 12 à 18 GHz
Variation du VSWR 0.03
Perte d'insertion 00,25 dB@ 0 à 6 GHz; 0,35 dB@ 6 à 12 GHz; 0,50 dB @ 12 à 18 GHz
Variation de la perte d'insertion 00,04 dB
Phase, au plus 1°
Puissance maximale Unité d'alimentation
Puissance moyenne maximale Le nombre de fréquences de fréquence de l'appareil doit être supérieur ou égal à:
Vitesse de travail max. 100 tours par minute
Type de connecteur SMA féminin (50Ω)
Matériau de contact de cuivre de béryllium
Matériau du connecteur d'acier inoxydable
Charge axiale de la surface de l'extrémité, max ±2N
Charge radiale de la surface de l'extrémité, max ±2N
Le couple de démarrage 0.5Ncm, au plus
Le couple de travail 1Ncm au maximum
Le poids 10 g
Température de fonctionnement -40 à +70°C
Humidité 85%
Grade de protection Résistance à la corrosion
La vie 0.5 millions de tours
Le dessin de contour
Bague collectrice rotative HF 1 canal avec puissance de crête de 1500W et plage de fréquences de 18 GHz 0
Le dessin de contour - LPHF-01A
Affichage du produit
Bague collectrice rotative HF 1 canal avec puissance de crête de 1500W et plage de fréquences de 18 GHz 1
Affichage du produit - LPHF-01A
