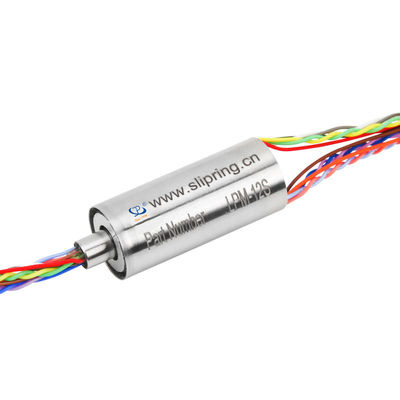

Bague collectrice compacte à 12 circuits pour signaux LVDS avec contact or-or
| Lieu d'origine | La Chine |
|---|---|
| Nom de marque | JINPAT |
| Certification | ISO/CE/RoHS/UL |
| Numéro de modèle | LPM-12S |
| Quantité de commande min | 10 pièces |
| Prix | negotiable |
| Détails d'emballage | Norme/sur demande |
| Délai de livraison | 2 semaines ARO |
| Conditions de paiement | TT/CC/Paypal |
| Capacité d'approvisionnement | 500 morceaux de /Week |
Détails sur le produit
| Tension nominale | 7VAC/DC | Rigidité diélectrique | Au delà de 500V@50Hz |
|---|---|---|---|
| Isolation | 100MΩ@100VDC | Bruit électrique | minute 1mΩ |
| Avantage | Paquet compact. | Application | Robotique, capteurs rotatoires |
| Note actuelle | 6 signaux du circuits@ LVDS ; 4 circuits@ 2A ; circuits@ 2 d'autres signaux | ||
| Mettre en évidence | bague collectrice compacte,mini bague collectrice,Mini bague 7VAC collectrice |
||
Description de produit
Signal LVDS du circuit 12 de la capsule
Ringe de glissement de scanner 3D compact pour la transmission du signal LVDS
Cette unité d'anneau de glissement de précision est conçue pour les systèmes électromécaniques nécessitant une rotation continue et sans entrave lors du transfert de puissance et de données de structures fixes à rotatives.Le modèle JINPAT LPM-12S représente une technologie de transmission de signal avancée dans un facteur de forme compact.
Principales caractéristiques
- Transmet des signaux LVDS à travers 6 circuits dédiés
- 4 circuits pour une transmission de courant de 2 A
- 2 circuits supplémentaires pour les autres types de signaux
- Casque spécial en alliage inoxydable pour une légère durabilité
- Contacts d'or à or pour une durée de vie prolongée de 100 millions de rotations
- Dimensions compactes: 12,8 mm de diamètre * 30 mm de longueur
- Exigence de basse tension de fonctionnement de 7 V CA/CC
Spécifications techniques
| Vitesse de fonctionnement | 0 à 300 tr/min |
| Nombre de circuits | 12 circuits au total |
| Rating de la tension | 7V AC/DC |
| Notation actuelle | 6 circuits pour les signaux LVDS; 4 circuits @ 2A; 2 circuits pour les autres signaux |
| Plage de température | 0°C à +65°C |
| Matériau de contact | De l'or à l'or |
| Taille du plomb | 28# cuivre plaqué argenté |
| Longueur de plomb | Standard de 250 mm (9,843 pouces) |
| Résistance diélectrique | ≥ 500 VAC @ 50 Hz, entre chaque circuit |
| Résistance à l'isolation | Pour les appareils de commande électronique, la valeur de l'éclairage doit être supérieure ou égale à: |
| Bruit électrique | 1mΩ Min |
Exemple d'application
