xVitesse maximale | 300RPM | Style de paquet | Tresses sur les deux extrémités |
---|---|---|---|
Classification de propriété intellectuelle | IP65 ou IP67 | ||
Surligner | bague collectrice à fibres optiques,joint tournant optique |
Fibre optique joint rotatif, également connu sous le nom de fibre optique anneau de glissement, connecteur rotatif à fibre optique, charnières optiques, etc.L'anneau de glissement adopte la fibre optique comme support pour la transmission de données, fournissant la meilleure solution technique pour les éléments desystème de transmission de données en rotation, particulièrement adapté aux équipements nécessitant un nombre illimité deune rotation continue ou intermittente et une grande capacité de transmission de données et de signaux de position stationnaire à position rotativeIl peut améliorer les performances mécaniques, simplifier le fonctionnement du système et éviter les dommages à la fibre optique dus à la rotation des joints en mouvement.Les joints rotatifs en fibre optique peuvent être utilisés avec un anneau de glissement électrique traditionnel comme un anneau de glissement hybride photoélectrique pour transmettre la puissance et les données à grande vitesse.

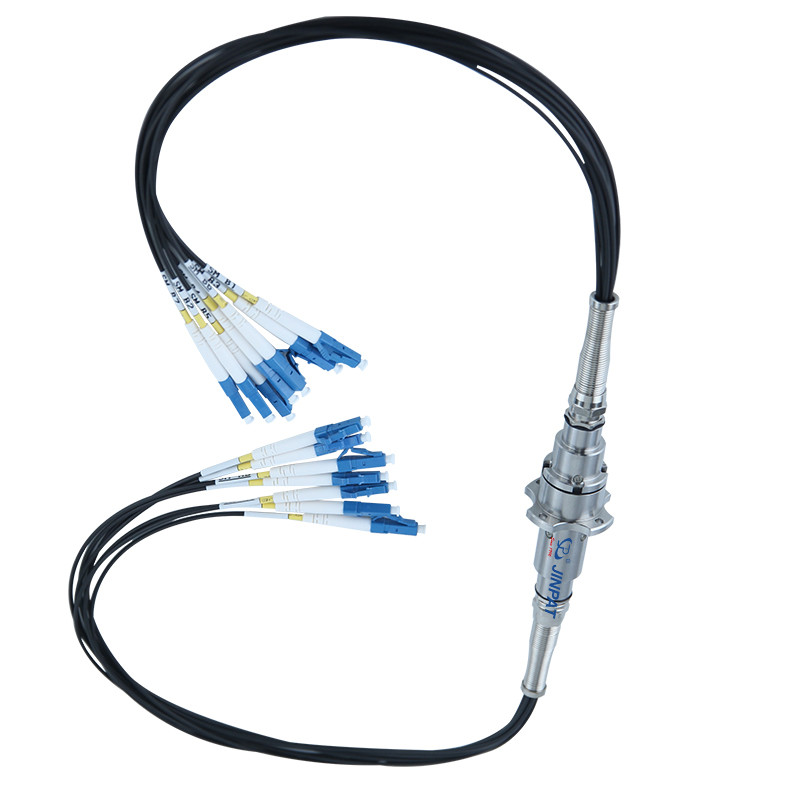

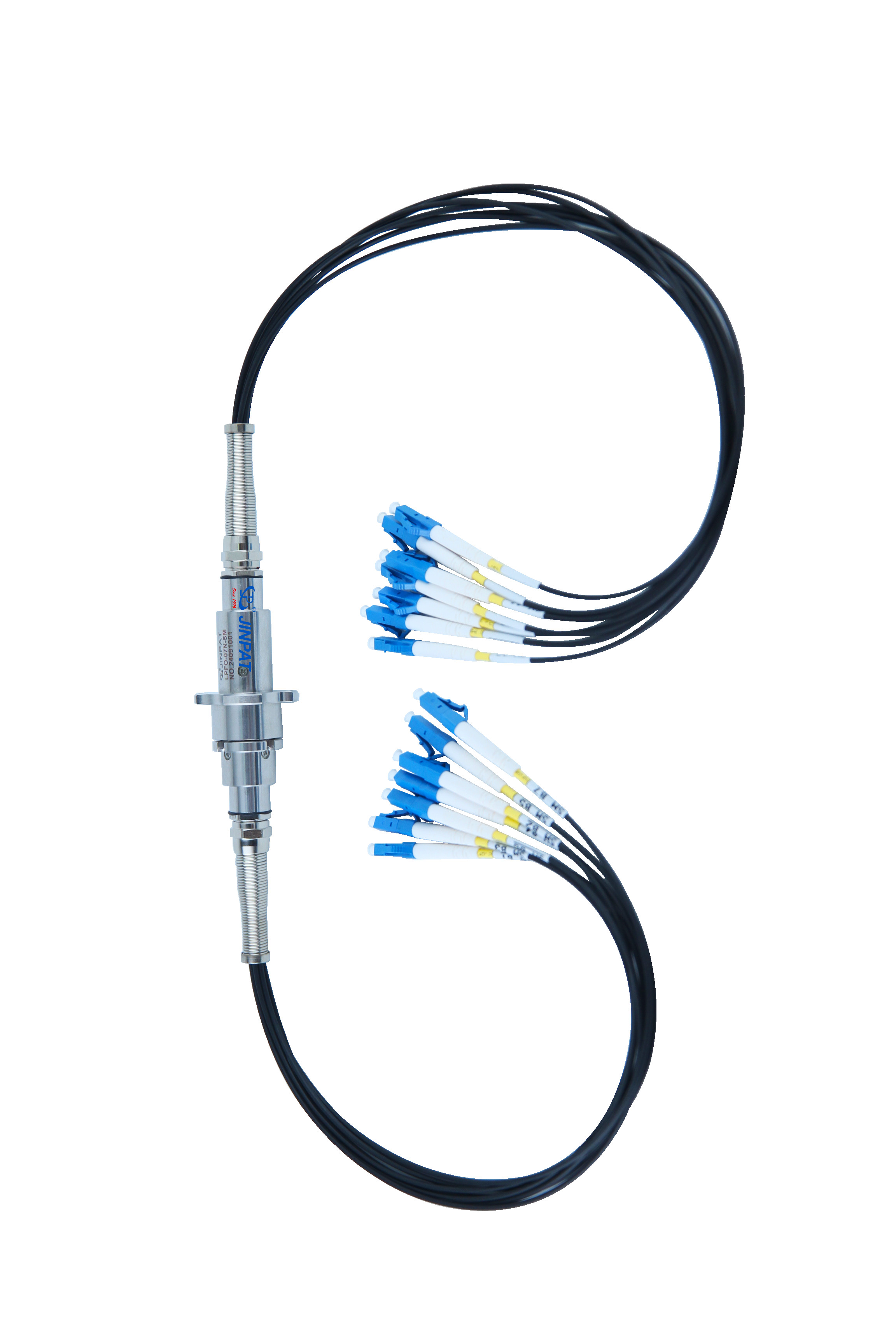

Une mini bague à double canal en fibre optique, dont le diamètre d'installation est de seulement 20 mm, la plus petite bague à double canal en fibre optique de l'industrie,l'indice de performance est meilleur que celui des produits importés similaires, très longue durée de vie, optionnel en mode unique multi, livraison courte.
Les spécifications
|
|||
Types de fibres | SM ou MM | Vitesse maximale | 300 tours par minute |
Numéro de chaîne | 2 | Style du colis | Coussinets aux deux extrémités |
Plage de longueur d'onde |
SM:1310 à 1550 nm
MM:850/1300 nm
|
Poids approximatif |
200 g ((pas de câble de queue et
connexion incluse)
|
Perte d'insertion | Pour les appareils électroniques | Types de veste |
2.0 mm
(Kevlar/TPU ou blindage)
|
Ressort de la perte d'insertion | Pour les appareils de surveillance | Types de connecteurs |
FC/SC/ST/LC ((PC ou APC)
|
Écoute transversale | ≥ 50 dB | Cycle de vie estimé | > 100 millions de tours |
Puissance optique maximale | 23dBm | Vibration | Le produit doit être présenté à l'essai. |
Température de fonctionnement |
-20°C à +65°C (de qualité industrielle)
-50°C à +80°C (de qualité militaire)
|
Choc mécanique | Le produit doit être présenté dans la boîte de vitesses. |
Température de stockage | -55 à +85°C | Classification IP | Pour les appareils de protection contre la corrosion |
- Pas de contact et de frottement, longue durée de vie, jusqu'à 10 millions de tr/min (plus de 100 millions de tr/min pour le canal de signal)
- Peut être combiné avec plusieurs signaux tels que la vidéo, la série et le signal Ethernet, etc.
- Utiliser la fibre optique pour transmettre des informations, aucune fuite, aucune interférence électromagnétique; peut transmettre des dizaines de
- des centaines de kilomètres d'applications réseau sur de longues distances
- La bande passante de transmission est beaucoup plus grande que le connecteur électrique, et elle peut être utilisée pour doubler la
- largeur de bande avec le multiplexeur de division de longueur d'onde.
- Petit en volume et léger en poids qui est facile à intégrer avec un anneau de glissement électrique, et le système est facile à
- mise à niveau et modification
- Fournissant le plus petit joint rotatif à fibre optique mono-canaux du monde, ainsi que double-canaux, quatre-chan
- nels, dix canaux ou même plus de canaux pour votre choix
- Fourniture d'un joint rotatif photoélectrique intégré

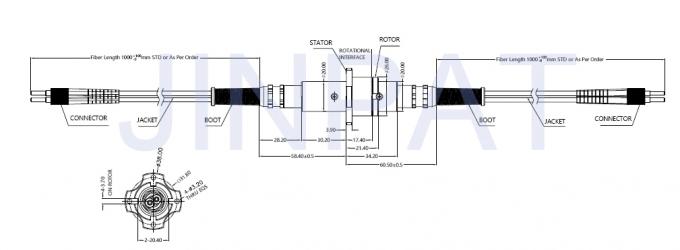

Instructions d'installation
